سلام! بهعنوان تامینکننده کابلهای 36 پین SCSI، اغلب در مورد چگونگی تست عملکرد این کابلها سؤال میشود. این یک گام مهم برای اطمینان از اینکه کابل ها قبل از استفاده در هر سیستمی به درستی کار می کنند، است. در این وبلاگ، من شما را از طریق فرآیند تست یک کابل SCSI 36 پین راهنمایی می کنم.
ابتدا بیایید بفهمیم کابل SCSI 36 پین چیست. SCSI که مخفف عبارت Small Computer System Interface است، مجموعه ای از استانداردها برای اتصال فیزیکی و انتقال داده ها بین رایانه ها و دستگاه های جانبی است. کابل 36 پین SCSI برای پشتیبانی از عملکردهای خاص مرتبط با SCSI طراحی شده است و در تنظیمات مختلف مانند سرورها، سیستم های ذخیره سازی و برخی سخت افزارهای رایانه قدیمی استفاده می شود.
ابزارهایی که نیاز دارید
برای آزمایش کابل SCSI 36 پین، به چند ابزار اساسی نیاز دارید. مولتی متر مهمترین آنهاست. این یک دستگاه مفید است که می تواند خواص الکتریکی مانند ولتاژ، جریان و مقاومت را اندازه گیری کند. شما همچنین به یک ترمیناتور SCSI نیاز دارید. این وسیله ای است که به جلوگیری از بازتاب سیگنال در گذرگاه SCSI کمک می کند. و البته، شما به یک دستگاه SCSI سازگار، مانند هارد دیسک SCSI یا درایو نوار SCSI، نیاز دارید.
بازرسی بصری
قبل از شروع استفاده از هر ابزاری، ایده خوبی است که یک بازرسی بصری کابل را انجام دهید. علائم آشکار آسیب، مانند سیم های فرسوده، پین های خمیده، یا اتصالات ترک خورده را بررسی کنید. اگر هر یک از این مشکلات را مشاهده کردید، ممکن است کابل معیوب باشد و بعداً مشکلاتی ایجاد کند. می توانید به آرامی کانکتورها را تکان دهید تا ببینید آیا اتصال شلی وجود دارد یا خیر. گاهی اوقات، اتصال شل می تواند شبیه کابل معیوب باشد.
تست تداوم با مولتی متر
اولین آزمایش الکتریکی که می توانید انجام دهید، آزمایش تداوم با استفاده از مولتی متر است. مولتی متر خود را روی حالت تداوم تنظیم کنید. این حالت معمولاً هنگامی که یک مسیر الکتریکی پیوسته بین دو پروب وجود دارد، صدای بوق ایجاد می کند.
یک پروب مولتی متر را بردارید و آن را به یک پین در یک انتهای کابل SCSI 36 پین لمس کنید. سپس پروب دیگر را بردارید و آن را به پین مربوطه در انتهای دیگر کابل لمس کنید. اگر کابل یک مسیر الکتریکی مداوم برای آن پین خاص داشته باشد، باید یک بوق بشنوید. این روند را برای هر 36 پین تکرار کنید. اگر صدای یک پین خاص را نمی شنوید، به این معنی است که سیم آن پین شکسته است و کابل احتمالاً معیوب است.
تست مقاومت
تست مهم دیگر تست مقاومت است. مولتی متر خود را روی حالت مقاومت قرار دهید. درست مانند تست تداوم، یک پروب را به یک پین در یک سر کابل و پروب دیگر را به پین مربوطه در طرف دیگر لمس کنید. مقدار مقاومتی که دریافت می کنید باید بسیار کم و نزدیک به صفر باشد. یک مقدار مقاومت بالا می تواند نشان دهنده وجود مشکل در کابل، مانند کانکتور خوردگی یا سیم آسیب دیده باشد.
تست با دستگاه SCSI
پس از تست های اولیه الکتریکی، نوبت به تست کابل با یک دستگاه SCSI واقعی می رسد. یک سر کابل 36 پین SCSI را مانند یک هارد SCSI به دستگاه SCSI خود وصل کنید. در صورت نیاز حتما از یک پایانه SCSI روی دستگاه استفاده کنید. سپس، انتهای دیگر کابل را به یک کنترلر SCSI سازگار در رایانه یا سرور خود وصل کنید.
سیستم را روشن کنید و ببینید آیا دستگاه SCSI شناسایی شده است یا خیر. میتوانید بایوس سیستم را بررسی کنید یا از ابزار مدیریت دیسک استفاده کنید تا ببینید دستگاه نمایش داده میشود یا خیر. اگر دستگاه شناسایی نشود، ممکن است کابل مشکل داشته باشد.
انواع کابل های 36 پین SCSI
ما انواع کابل های 36 پین SCSI را ارائه می دهیم که هر کدام ویژگی های منحصر به فرد خود را دارند. به عنوان مثال،کابل برد SCSI CN 36 پین سروو Breakoutبرای کاربردهای خاص مربوط به سروو طراحی شده است. این یک اتصال قابل اعتماد برای دستگاه هایی که نیاز به کنترل سروو دقیق دارند، فراهم می کند.

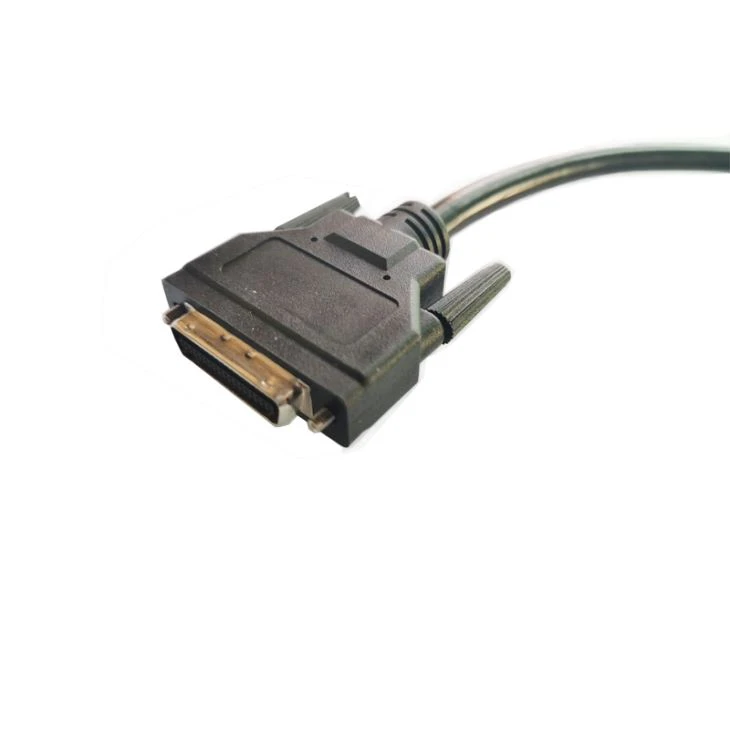

راکابل SCSI نر به نر HPCN 36 پینبرای اتصال مستقیم بین دو دستگاه SCSI عالی است. این یک کابل ساده و سرراست است که انتقال داده های پایدار را بین دستگاه های متصل تضمین می کند.
و سپس وجود داردکابل 36 پین VHDCI به HPCN 36 پین. این کابل زمانی مفید است که نیاز به اتصال دستگاه هایی با انواع کانکتورهای SCSI دارید. این شکاف بین رابط های VHDCI و HPCN را پر می کند و امکان یکپارچه سازی یکپارچه در سیستم شما را فراهم می کند.
عیب یابی
اگر تمام تست ها را پشت سر گذاشته اید و هنوز نمی توانید کابل را به درستی کار کند، چند کار وجود دارد که می توانید انجام دهید. ابتدا دوبار - تمام اتصالات خود را بررسی کنید. مطمئن شوید که کابل ها محکم به برق وصل شده اند و پایانه های SCSI به درستی نصب شده اند.
اگر مشکل همچنان ادامه داشت، سعی کنید از کابل با یک دستگاه SCSI دیگر یا یک کنترلر SCSI دیگر استفاده کنید. این می تواند به شما کمک کند تشخیص دهید که آیا مشکل مربوط به خود کابل است یا دستگاه های متصل.
نتیجه گیری
تست عملکرد کابل SCSI 36 پین خیلی پیچیده نیست، اما به کمی صبر و ابزار مناسب نیاز دارد. با دنبال کردن مراحلی که در این وبلاگ توضیح دادهام، میتوانید مطمئن شوید که کابلهایتان در شرایط خوبی کار میکنند.
اگر در بازار کابل های SCSI 36 پین با کیفیت بالا هستید، ما شما را تحت پوشش قرار داده ایم. کابل های ما برای مطابقت با بالاترین استانداردها طراحی و آزمایش شده اند. چه برای یک سرور خانگی کوچک یا یک مرکز داده در مقیاس بزرگ به کابل نیاز داشته باشید، ما محصول مناسبی برای شما داریم. اگر سؤالی دارید یا می خواهید در مورد نیازهای خاص خود صحبت کنید، در صورت تمایل با ما تماس بگیرید. ما همیشه اینجا هستیم تا به شما کمک کنیم تا بهترین راه حل را برای نیازهای خود پیدا کنید.
مراجع
- کتاب راهنمای فناوری SCSI
- منابع آنلاین مختلف در مورد تست کابل SCSI و عیب یابی
