کانکتور SCSI
همه ما می دانیم که SCSI (رابط سیستم کامپیوتری کوچک) یک استاندارد رابط خارجی کامپیوتری است که معمولاً مورد استفاده قرار می گیرد، که اجازه می دهد دستگاه های خارجی را بتوان به یک سیستم رایانه متصل کرد، مانند هارد دیسک، کنترل کننده حرکت، درایوهای نوری، برد سروو و غیره.
کانکتور SCSI رابطی است که برای اتصال دستگاههای SCSI استفاده میشود. معمولاً دو کانکتور (نر و ماده) به یکدیگر متصل میشوند تا یک اتصال را ایجاد کنند، از دو دستگاه متصل برای تامین برق و انتقال تاریخ پشتیبانی میکنند. سازگار با کامپیوتر، تکرار کننده دوربین صنعتی، کنترل کننده حرکت، کارت PCI-e، برد ترمینال ورودی/خروجی داده ها. معمولاً به پین های اتصال SCSI که در مورد آنها صحبت کردیم اشاره می شودکانکتور SCSI 50 پینوکانکتور SCSI 68 پین، اما اکنون ما کانکتور 14P/26P/36P/40P/80P/100P را نیز به عنوان رابط SCSI می گیریم.
ویژگی های SCSI Connector
انتقال با سرعت بالا: کانکتور SCSI از انتقال موازی استفاده می کند، سرعت انتقال داده سریع است، از محاسبات با عملکرد بالا و ذخیره سازی داده در مقیاس بزرگ پشتیبانی می کند.
سازگار با چند دستگاه: کانکتورهای SCSI از اتصال چندین دستگاه پشتیبانی می کنند، انعطاف پذیری و مقیاس پذیری بالاتری را ارائه می دهند، پشتیبانی از اتصال چندین دستگاه SCSI به طور همزمان.
قابلیت اطمینان قوی: کانکتورهای SCSI هنگام انتقال داده ها از انتقال سیگنال دیفرانسیل استفاده می کنند که می تواند به طور موثر در برابر تداخل الکترومغناطیسی و نویز مقاومت کند و تضمین انتقال داده قابل اعتماد را ارائه دهد.
وصل و داغ: به این معنی است که دستگاه های خارجی را می توان در حالی که سیستم رایانه در حال اجرا است، بدون راه اندازی مجدد سیستم وصل و خارج کرد، که برای کاربران راحت است که دستگاه ها را اضافه و جایگزین کنند.
انواع کانکتور SCSI
با توجه به توسعه رابط SCSI، این طبقه بندی اصلی برای مرجع شما است:
SCSI-1: قدیمیترین استاندارد SCSI، با استفاده از 50-پین Centronics SCSI، از انتقال داده 8- پشتیبانی میکند، حداکثر سرعت انتقال 5 مگابایت بر ثانیه را پشتیبانی میکند.
مزیت رابط SCSI:
SCSI-2: بهبود در SCSI-1، پشتیبانی از 16-انتقال داده بیت و نرخ انتقال بالاتر از SCSI-1
SCSI-3: نسل سوم استاندارد SCSI، که Ultra SCSI نیز نامیده میشود، از سرعت انتقال بالاتر تا 40 مگابایت بر ثانیه پشتیبانی میکند.
SCSI-4: نسل چهارم استاندارد SCSI که Ultra2 SCSI نیز نامیده میشود، از سرعت انتقال تا 80 مگابایت بر ثانیه پشتیبانی میکند.
SCSI٪7b٪7b0٪7d٪7d: نسل پنجم استاندارد SCSI که Ultra3 SCSI یا Ultra160 SCSI نیز نامیده می شود، حداکثر سرعت انتقال 160 مگابایت بر ثانیه را پشتیبانی می کند.
SCSI٪7b٪7b0٪7d٪7d: نسل ششم استاندارد SCSI که Ultra320 SCSI نیز نامیده می شود، حداکثر سرعت انتقال 320 مگابایت بر ثانیه را پشتیبانی می کند.
SCSI-7: نسل هفتم استاندارد SCSI. همچنین SAS SCSI (Serial Attached) نامیده می شود، از انتقال سریال استفاده می کند و از نرخ انتقال تا 6 گیگابایت بر ثانیه پشتیبانی می کند.

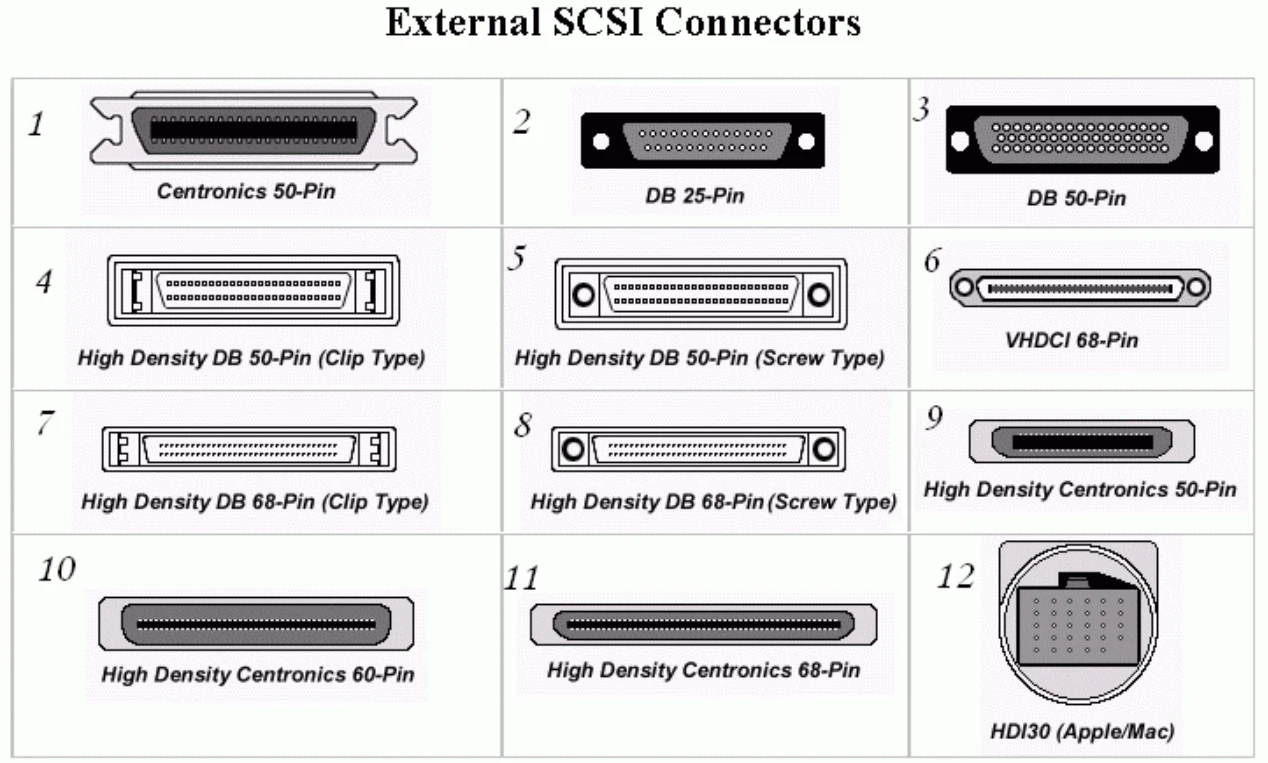

از ظاهر SCSI Connector، دارای دو نوع SCSI Connector است
کانکتور SCSI نوع DB، با ساختار رابط D-sub مشابه است. کانکتور HPDB SCSI یا Micro DB SCSI Connector نیز نامیده می شود.
کانکتور SCSI نوع CN، با ساختار رابط 36 پین Centronics مشابه است. همچنین نامیده می شودروبان کانکتور SCSI, اتصال MDR SCSI.
از تابع SCSI Connector، دارای دو نوع SCSI Connector است
رابط کابل SCSI: از این نوع کانکتور برای ساخت مونتاژ کابل SCSI استفاده می شود که با سیم پیچ خورده محافظ SCSI متصل می شود. معمولاً با دستگاه توسط پیچ یا گیره قفل می شود.کانکتور 90 درجه SCSIو کانکتور SCSI 135 درجه پشتیبانی می شود. لطفاً به اندازه رابط SCSI توجه داشته باشید، اگر نیاز به استاندارد داشته باشید، اندازه سیم مورد نیاز استکابل SCSI، اندازه سیم معمولی سیم SCSI محافظ تابیده شده 28AWG یا 30AWG است.
کانکتور برد SCSI: این نوع کانکتور معمولاً روی برد PCB دستگاه ها استفاده می شود، سپس با کابل SCSI مربوطه برای انتقال داده ها پیوند داده می شود. سه نوع دارد:کانکتور SCSI را نصب می کنند, نوع گیره اتصال دهنده SCSIو کانکتور SCSI نوع SMT. معمولاً روی هارد دیسک، کنترل کننده حرکت، درایوهای نوری، برد سروو، ماژول رابط PCI SCSI PMC (LVD/SE) و غیره استفاده می شود.
از مشخصات فنی SCSI Connector، دارای دو نوع SCSI Connector است
٪7b٪7b0٪7d٪7d.635mm pitch SCSI اتصال دهنده
این نوع کانکتور SCSI معمولاً در هارد دیسک SCSI یا دستگاه های ذخیره سازی مرتبط استفاده می شود، متعلق به کانکتور SCSI داخلی است، می توانید موارد مرتبط را پیدا کنید.0. کابل تخت SCSI 50 پین 635 میلی متریو0. کابل تخت SCSI 68 پین 635 میلیمتریدر بازار
0. رابط SCSI گامی 80 میلی متری
این نوع کانکتور SCSI نیز نامیده می شود (VHDCI) کانکتور اتصال کابلی با چگالی بسیار بالا، متعلق به کانکتور خارجی SCSI است، راه حلی با چگالی بالا برای اتصال دستگاه هایی مانند آرایه های ذخیره سازی، اسکنرها و کارت گرافیک ارائه می دهد. کانکتور VHDCI SCSI معمولی استرابط 68 پین SCSI{0}} VHDCI, کانکتور 26 پین VHDCI, کانکتور 100 پین VHDCI SCSI.
رابط SCSI 1.27 میلی متری
بیشتر گام اتصال SCSI 1.27 میلی متر است که معمولاً در هارد دیسک ها، درایوهای CD/DVD، درایوهای ضبط نوار، اسکنرها و چاپگرها استفاده می شود.
کاربرد عملی کانکتور SCSI
مرکز داده
کانکتورهای SCSI به طور گسترده در سیستم های ذخیره سازی مراکز داده استفاده می شوند، آرایه ها و سرورهای دیسک در مقیاس بزرگ را به هم متصل می کنند و قابلیت ذخیره سازی و دسترسی داده ها را با کارایی بالا فراهم می کنند.
تولید چند رسانه ای
در زمینه تولید چند رسانه ای، کانکتورهای SCSI اغلب برای اتصال دستگاه های خارجی، مانند تجهیزات ویرایش ویدیو و تجهیزات صوتی، و سپس دستیابی به پردازش و ویرایش داده های رسانه ای با ظرفیت بالا و با کیفیت بالا استفاده می شود.
محاسبات علمی
در زمینههای محاسبات علمی و ابر محاسبات، کانکتورهای SCSI به طور گسترده برای اتصال دستگاههای ذخیرهسازی داده در مقیاس بزرگ استفاده میشوند، سپس نیازهای محاسبات با کارایی بالا برای سرعت دسترسی به دادهها را برآورده میکنند.
ذخیره سازی سرور
برای سرورهای سطح سازمانی، کانکتورهای SCSI برای اتصال دستگاههای ذخیرهسازی (مانند آرایههای دیسک، کتابخانههای نوار، و غیره) استفاده میشوند تا راهحلهای ذخیرهسازی و پشتیبانگیری داده با کارایی بالا، قابل اعتماد را ارائه دهند.
درباره Starte SCSI Connector Manufacturing
Starte تامین کننده پیشرو کانکتور SCSI از چین است، Starte خط کاملی از کانکتورهای استاندارد و سفارشی Small Computer System Interface (SCSI) ارائه می دهد، با اکثر کانکتورهای SCSI با نام تجاری اصلی مانند Huawei، 3M، TE، Amphenol، National Instruments Corp مطابقت داده و جایگزین می کند. Molex، Honda، Hirose، L-com. به طور گسترده در لوازم جانبی کامپیوتر، اتوماسیون صنعتی، حمل و نقل ریلی، تجهیزات اندازه گیری، بازرسی بصری، تجهیزات پزشکی، هوا فضا، صنایع نظامی و سایر زمینه ها. خط اتصال SCSI ما شامل:
